Защитите камеры, которые находятся вне помещения

Соорудите корпус, чтобы защитить видеокамеру от непогоды и случайных повреждений. Как энтузиаст автоматизации, я воспользовался случаем и перестроил мой дом с использованием соответствующего оборудования. Например, я установил видеокамеры как в доме, так и снаружи. Кроме того, я протянул более двух километров кабелей RG-6 и Category 5 таким образом, чтобы новую камеру можно было установить в любом приглянувшемся месте.

Сейчас моя система состоит из восьми камер, подключенных к видеоконтроллеру, видеомагнитофона с возможностью записи до 960 ч, а также модулятора видео-ТВ для каждой камеры. Благодаря этой системе я могу просматривать изображение с видео на любом телевизоре (см. рис. 1).

Центр управления видеокамер

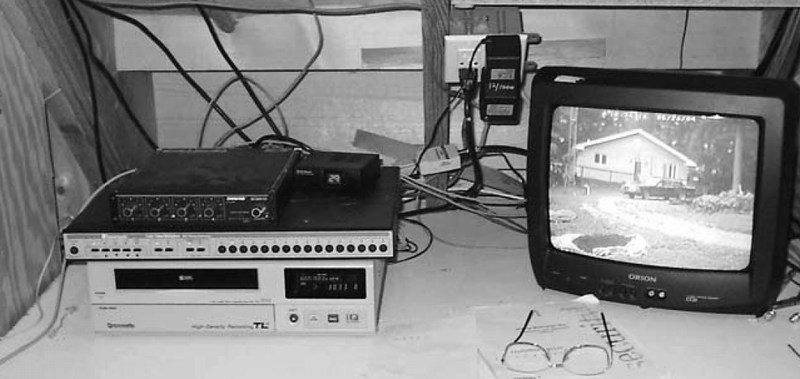

Рис. 1 Центр управления системой камер

Каждая камера подсоединена ко входу видеоконтроллера, а выходы контроллера подсоединены к модулятору ТВ-канала. Модулятор восстанавливает картинку с камеры на ТВ-канале, поэтому для просмотра с камеры мне достаточно включить и отрегулировать телевизор. Модуляторы являются программируемыми: они поддерживают все каналы в диапазоне от 14 до 64, следовательно, их можно использовать для свободных каналов в моей кабельной системе.

Видеомонтаж подробности Компания ChannelPlus производит различные ТВ-модуляторы и контроллеры для видеокамер.

Мои камеры не оснащены микрофонами, но провод Category 5, который подсоединяется к каждой камере, может при необходимости передавать звук к модулятору. Сейчас для питания камер я использую две пары из четырех, которые имеются в кабеле Category 5. Запасные части для питания камер находятся в помещении для технического обслуживания, как говорилось ранее.

Пока что я описал систему стандартного оборудования для видеомониторинга.
Самое сложное в данной системе - это защита для внешних камер. Вместо того чтобы потратить от 50 до 100 долл. США на покупку защитного экрана для каждой камеры, я решил изготовить их самостоятельно. Такие экраны обошлись мне всего в 5 долл. США за штуку, а с поставленной задачей они справляются неплохо.

Для создания экрана вам понадобятся следующие компоненты:

  • один фрагмент трубы Schedule 40 PVC, обрезанный в длину на расстояние, которое на 4 дюйма больше, чем длина камеры с объективом;
  • две заглушки для трубы PVC;
  • обычное оконное стекло, вырезанное в форме зажима для трубы.

Труба PVC

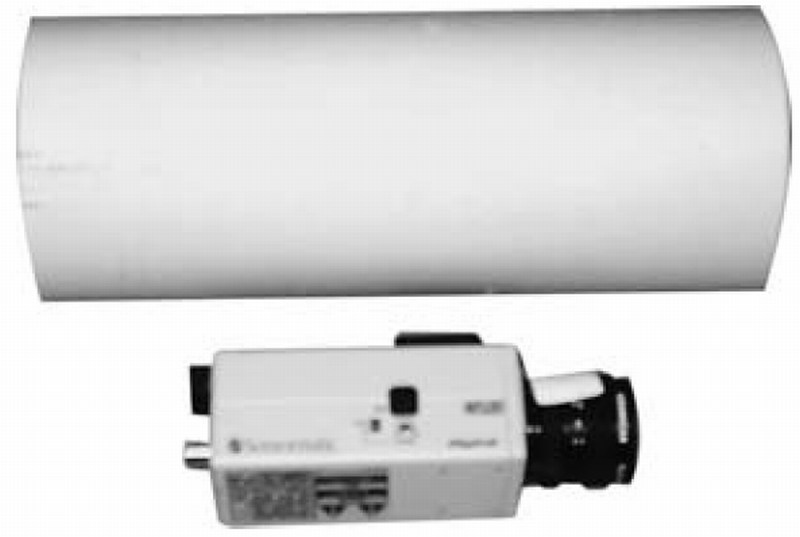

Рис. 2 Труба PVC нужного размера

Я использовал трубу диаметром 4 дюйма; этого должно хватить для любой камеры. Однако я советую вам самостоятельно это проверить (см. рис. 2). Вы можете резать трубу PVC практически любой пилой, однако вам могут понадобиться два выреза. Будьте осторожны и добейтесь того, чтобы вырезанные края были ровными. Пилите медленно и следите за тем, чтобы труба не изогнулась и не треснула.

Измерьте положение установочного отверстия для камеры и просверлите в трубе дополнительное отверстие. В результате после установки объектив камеры будет располагаться на 1 дюйм внутри трубы. Мы будем использовать отверстие (вместе с крепежным винтом) для установки камеры в трубе.

Просверлите еще одно отверстие, размеры которого чуть больше, чем диаметр коаксиального кабеля. Это отверстие должно располагаться на расстоянии 1 дюйм от задней части трубы. Сделайте дополнительное отверстие для провода Category 1, который подает питание на камеру.

Закрепите камеру в трубке и соедините контакты проводов, после чего закройте заглушкой. Для передней заглушки: с помощью кольцевой пилы пропилите в заглушке отверстие диаметром 2 дюйма. Нанесите на заглушку уплотняющий состав, расположите внутри кружок стекла и нажмите на него. Наличие уплотняющего состава позволит добиться водонепроницаемости. Удалите элементы состава, которые попали на стекло.

После того как уплотняющий состав затвердеет, подключите камеру и настройте ее диафрагму и фокусировку. Небольшой кусок изоляционной ленты поможет зафиксировать детали камеры. После того как состав высохнет, поместите заглушку в трубу. Я советую вам смазать заглушку маслом, чтобы она лучше скользила. Установите камеру на зажим в форме буквы L, и ваша работа будет завершена (см. рис. 3).

Видеокамера в корпусе

Рис. 3 Так выглядит защитный корпус на камере
